La mayoría de las conversaciones sobre la calidad del aire comprimido comienzan con la filtración de partículas y el arrastre de aceite, pero la humedad suele ser la variable que determina si un proceso tiene éxito o fracasa. El punto de rocío a presión, comúnmente abreviado PDP, describe la temperatura a la que el vapor de agua dentro de una línea de aire presurizado comienza a condensarse. Cuando el PDP se sitúa por encima de la temperatura ambiente más baja que experimenta una red de tuberías, se forma condensación dentro de la propia tubería, no solo en el punto de uso.
En entornos de fabricación sensibles a la humedad, como ensamblajes electrónicos, embalajes farmacéuticos y suministro de aire para instrumentos de precisión, incluso unos pocos grados de desviación del PDP pueden introducir suficiente humedad residual como para comprometer la calidad del producto. Un solo evento de condensación dentro de una línea de aire puede transportar partículas de óxido, agua estancada o crecimiento biológico aguas abajo hacia una herramienta neumática, una boquilla rociadora o una carcasa sellada de un instrumento.
Este artículo analiza cómo las tecnologías de secado se combinan en capas para alcanzar puntos de rocío que un sistema de una sola etapa no puede alcanzar por sí solo, y cómo esas capas se traducen en ganancias de confiabilidad mensurables para aplicaciones exigentes.
El aire ambiente siempre transporta vapor de agua y al comprimirlo se concentra la humedad en lugar de eliminarla. Una proporción de aproximadamente siete a uno es típica cuando el aire se comprime desde la presión atmosférica hasta una presión de trabajo estándar, lo que significa que el mismo volumen de vapor de agua ahora se empaqueta en un espacio mucho más pequeño. Sin tratamiento, ese vapor concentrado se condensa tan pronto como el aire se enfría en cualquier lugar aguas abajo, ya sea dentro de una tubería, una carcasa de filtro o una herramienta.
La función básica de cualquier etapa de secado es reducir el punto de rocío a presión por debajo de la temperatura más baja que encontrará el aire después de salir de la secadora. Las etapas de secado de estilo refrigerado suelen tener como objetivo un punto de rocío a presión en el rango de tres a diez grados Celsius, que es suficiente para el aire general del taller, las herramientas neumáticas y la mayoría de las tuberías exteriores en climas templados.
Donde esta única etapa se queda corta es en aplicaciones donde el ambiente aguas abajo cae muy por debajo del punto de congelación, como líneas de instrumentos al aire libre en climas fríos, o donde el proceso en sí exige una corriente de aire mucho más seca, como manipulación de polvo, recubrimiento óptico o producción de películas de embalaje sensibles a la humedad. En esos casos, una etapa refrigerada por sí sola no puede alcanzar el punto de rocío requerido y se hace necesario un mecanismo de secado secundario.
| Tipo de aplicación | PDP requerido típico | Suficiente de una sola etapa |
|---|---|---|
| Herramientas generales de taller. | 3 ºC a 10 ºC | si |
| Tuberías exteriores, clima templado. | 0°C a 3°C | A menudo |
| Tuberías exteriores, clima frío | -20 °C o menos | No |
| Procesos electrónicos u ópticos. | -40 °C o menos | No |
| Manipulación de productos farmacéuticos o de polvos | -40 ºC a -70 ºC | No |
Un secador de adsorción utiliza un material desecante sólido, comúnmente alúmina activada o tamiz molecular, para unir físicamente las moléculas de agua a su superficie cuando el aire pasa a través de un lecho compacto. A diferencia del enfriamiento refrigerado, que depende de bajar la temperatura para condensar el agua, la adsorción depende de la química de la superficie del desecante para extraer el vapor directamente de la corriente de aire. Este mecanismo permite que los sistemas de adsorción alcancen puntos de rocío mucho más bajos, frecuentemente en el rango de menos cuarenta a menos setenta grados Celsius, según el tipo de desecante y el método de regeneración.
La configuración de doble torre es la arquitectura estándar para funcionamiento continuo. Mientras una torre seca activamente la corriente de aire entrante, la segunda torre se regenera, lo que significa que se elimina la humedad acumulada de su lecho desecante saturado para poder volver a ponerla en servicio. Se utilizan dos enfoques de regeneración comunes:
Las torres cambian de función en un ciclo cronometrado o activado por el punto de rocío, de modo que la corriente de aire de salida permanece continuamente seca incluso cuando el lecho desecante dentro de cada torre pasa por sus propias fases de saturación y regeneración.
Debido a que la adsorción depende de una superficie desecante finita, la efectividad del sistema depende en gran medida de las condiciones del aire de entrada. La prefiltración para eliminar el líquido a granel y el aerosol de aceite aguas arriba de las torres extiende la vida útil del desecante y preserva el punto de rocío alcanzable a lo largo del tiempo, razón por la cual los secadores de adsorción casi siempre se instalan aguas abajo de una etapa primaria de enfriamiento o separación en lugar de directamente después del compresor.

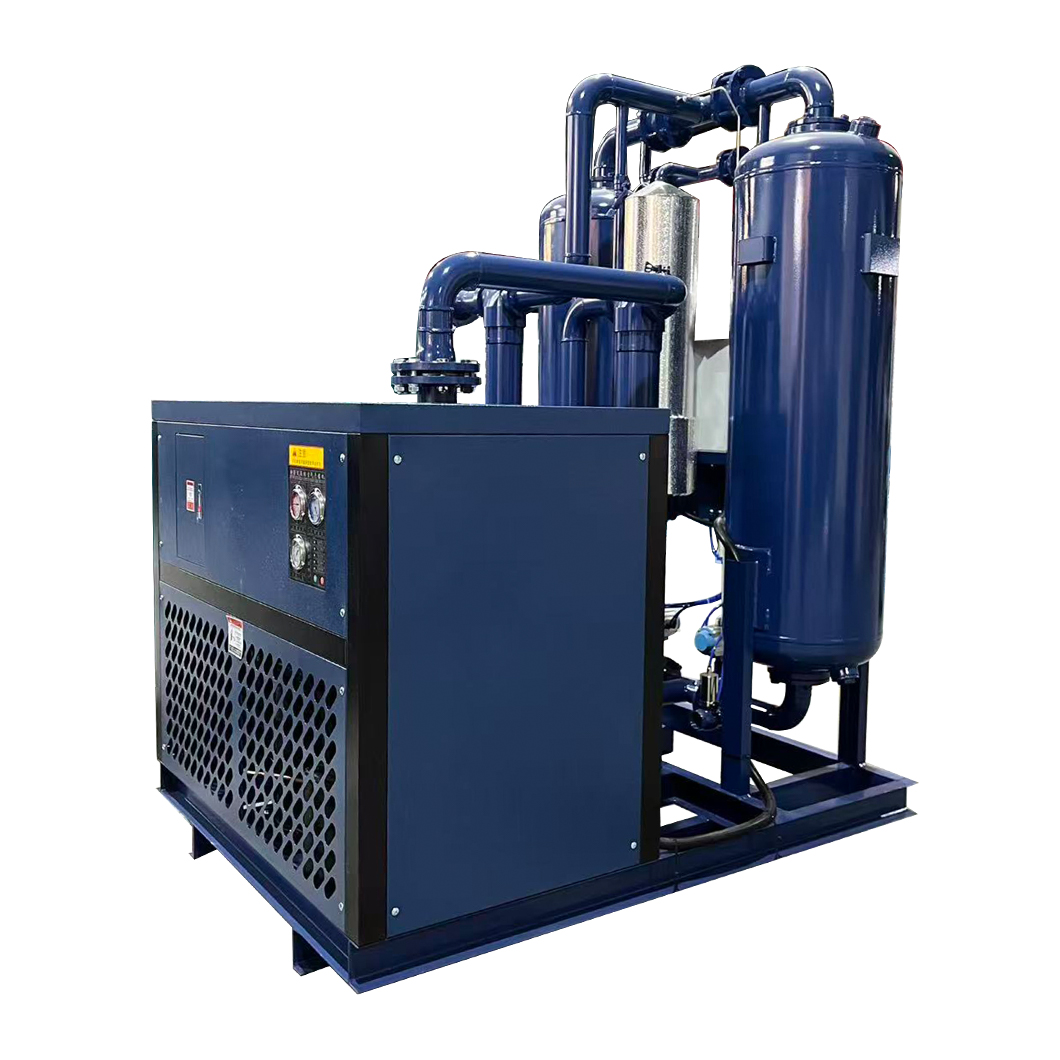

Un sistema combinado integra una etapa primaria de enfriamiento o separación con una etapa secundaria de adsorción en un solo paquete de ingeniería, en lugar de tratarlas como dos unidades instaladas y de tamaño independiente. La etapa primaria maneja la mayor parte de la carga de humedad, eliminando la mayor parte del vapor de agua y el condensado en masa antes de que el aire llegue a los lechos desecantes. Luego, la etapa de adsorción solo necesita eliminar la fracción restante, mucho más pequeña, de vapor para alcanzar un punto de rocío ultrabajo.
Este enfoque por etapas tiene un beneficio práctico directo: reduce la carga de humedad presentada a los lechos desecantes, lo que extiende el intervalo entre ciclos de regeneración y reduce el volumen de aire de purga consumido durante la regeneración sin calor. En datos de campo recopilados en instalaciones industriales generales, se ha informado que combinar una etapa de preenfriamiento antes de la adsorción reduce el consumo de aire de purga en un margen significativo en comparación con el secado por adsorción solo, ya que es necesario desorber menos agua por ciclo.
Realizar un proceso de enfriamiento antes de la adsorción no solo mejora el punto de rocío, sino que también protege la economía de todo el sistema al reducir la intensidad con la que debe trabajar el lecho desecante en cada ciclo.
Las unidades combinadas generalmente se especifican como una huella única con controles compartidos, lo que también simplifica el monitoreo del punto de rocío. Un único sensor colocado en la salida final proporciona una lectura precisa del rendimiento del sistema, en lugar de requerir puntos de monitoreo separados en dos unidades controladas de forma independiente.
La selección entre una etapa refrigerada independiente, una etapa de adsorción independiente o un paquete combinado depende del punto de rocío objetivo, la carga de humedad y la tolerancia de costos operativos de la instalación. La siguiente tabla resume las compensaciones prácticas.
| Tecnología | Rango típico de PDP | Perfil energético | Mejor ajuste |
|---|---|---|---|
| Sólo refrigerado | 3 ºC a 10 ºC | Menor costo de funcionamiento | Aire general de planta, herramientas. |
| Sólo adsorción | -40 ºC a -70 ºC | Mayor debido a purga o pérdida de calor. | Líneas de clima frío o de proceso seco |
| Sistema combinado | -40 ºC a -70 ºC | Reducido versus adsorción sola | Aire seco de gran volumen con control de costes |
Las instalaciones que solo necesitan protección contra olas de frío ocasionales a menudo encuentran adecuada una etapa refrigerada independiente, siempre que la tubería esté bien aislada y no pase por espacios exteriores sin calefacción. Las instalaciones que ejecutan una demanda continua de aire seco de gran volumen, como líneas de extrusión de películas o producción de cables de fibra óptica, tienden a obtener un retorno de la inversión más rápido con un paquete combinado porque la pérdida reducida de aire de purga se acumula durante miles de horas de funcionamiento al año.
La elección de una configuración de secado debe comenzar con los requisitos reales aguas abajo, no con la potencia nominal del compresor. Algunas preguntas ayudan a acotar la decisión:
Para el suministro de aire para instrumentos a sistemas de control sensibles, muchas especificaciones exigen un punto de rocío de al menos diez grados Celsius por debajo de la temperatura ambiente más baja esperada como margen de seguridad. Este margen tiene en cuenta las fluctuaciones de presión y la deriva del sensor a lo largo del tiempo, y es una de las razones más comunes por las que las instalaciones pasan de un enfoque de secado de una sola etapa a uno combinado, incluso cuando el requisito mínimo calculado parece sólo marginalmente inferior a lo que la refrigeración por sí sola puede ofrecer.
El rendimiento de cualquier sistema basado en adsorción se degrada gradualmente a medida que el lecho desecante se acerca a la saturación, y esta degradación no siempre es visible sin un monitoreo activo. Un punto de rocío que aumenta lentamente durante semanas o meses es mucho más común que una falla repentina, razón por la cual depender de un temporizador de regeneración fijo sin verificación del punto de rocío puede dejar una instalación expuesta a un aumento lento y no detectado de humedad.
Los pasos prácticos para gestionar el rendimiento del desecante durante la vida útil del sistema incluyen:
Prevenir la condensación aguas abajo es, en última instancia, una cuestión de coherencia más que de máximo rendimiento. Un sistema que alcanza un excelente punto de rocío el primer día pero que sube sin ser notado durante el año siguiente proporciona poca protección práctica en comparación con un sistema que es monitoreado y mantenido para mantener un punto de rocío estable y verificado durante todo su intervalo de servicio.
El punto de rocío a presión se mide a la presión de funcionamiento real del sistema de aire comprimido, mientras que el punto de rocío atmosférico se refiere al mismo aire a presión atmosférica estándar. Debido a que la compresión concentra la humedad, el punto de rocío a presión de una corriente de aire determinada siempre es más alto que su punto de rocío atmosférico equivalente, razón por la cual las especificaciones del aire comprimido hacen referencia al PDP en lugar del punto de rocío atmosférico.
Los sistemas con punto de rocío más bajo generalmente consumen más energía debido a la pérdida de aire de purga o al funcionamiento del calentador, y requieren un mantenimiento más cuidadoso del desecante. Especificar un sistema mucho más allá de lo que el proceso realmente necesita agrega costos operativos continuos sin un beneficio de calidad o confiabilidad correspondiente, por lo que hacer coincidir el objetivo del punto de rocío con los requisitos reales posteriores es el enfoque más rentable.
La vida útil varía según la calidad del aire, la carga de contaminación y los ciclos operativos, pero los medios desecantes en un sistema bien mantenido con una prefiltración adecuada comúnmente siguen siendo efectivos durante varios años antes de que sea necesario reemplazarlos. Las instalaciones con una filtración aguas arriba deficiente o un arrastre frecuente de aceite generalmente ven una vida útil más corta del desecante y deben presupuestar inspecciones más frecuentes.
En muchos casos, se puede agregar una etapa de adsorción aguas abajo de un secador refrigerado existente para crear una configuración combinada efectiva, siempre que la unidad existente tenga la capacidad adecuada y el diseño de las tuberías permita el espacio adicional. Se recomienda una evaluación adecuada de la capacidad de la etapa primaria existente antes de agregar una etapa de secado secundaria.
El aumento repentino del punto de rocío suele ser causado por un ciclo de regeneración fallido o pasado por alto, un lecho desecante agrietado o canalizado que permite que el aire pase por alto el medio, o una falla del prefiltro aguas arriba que abruma el desecante con agua líquida o aceite. Verificar estas tres áreas en secuencia generalmente identifica rápidamente la causa raíz.
